工作電源：AC220V、AC380V  50Hz

電流范圍：-A:0.5~6.5A  -B:1~100A

保護功能：啟動避讓、斷相、三相不平衡、過載（定時限/反時限）、堵轉、欠載、接地

顯示方式：LED數碼管顯示最大相電流及故障狀態指示

顯示精度：2.0 級

整定方式：按鍵整定

復位方式：面板復位或斷電復位及自動復位

觸點形式：一組獨立常開常閉

觸點容量：3A  AC380V(阻性)

外形尺寸：125×71×120mm

安裝方式：裝置式和35mm導軌式兼容

選配功能：接地（代號J需配專用零序互感器）或4-20mA變送輸出（代號B）

備注：替代HHD1系列、HHD3i系列、HHD3H系列

工作電源：AC220V、AC380V   50Hz

電流范圍：-1：2~100A   -2：40~200A
-3：80~400A   -4：160~800A

保護功能：斷相、三相不平衡、過載、堵轉、啟動避讓、短路、過壓、欠壓、欠載、接地(需配專用零序互感器)

顯示方式：LED數碼管循環顯示三相電流和記憶故障狀態及查詢

顯示精度：2.0級

整定方式：按鍵整定

觸點形式：一組常開、一組常閉獨立觸點

觸點容量： 3A   AC380V(阻性)

外形尺寸：HHD1B-1、3、4：100×66×156mm；
HHD1B-2：120×62.5×168.5mm

安裝方式：裝置式和導軌式兼容

配互感器：HHD1B-3、4 需另配電流互感器

可選功能：RS-485通訊接口（代號T）、4~20mA變送輸出（代號B）

工作電源：AC220V、AC380V 50Hz

電流范圍： -1：2~100A  -2：40~200A
-3：80~400A  -4：160~800A

保護功能： 斷相、三相不平衡、過載、堵轉、啟動避讓、短路、過壓、欠壓、欠載、運行時間、故障記憶、接地(需配專用零序互感器)

顯示方式：中/英文漢字液晶顯示和記憶故障狀態及查詢

整定方式：按鍵整定

觸點形式：一組常開、一組常閉獨立觸點

觸點容量：3A  AC380V( 阻性)

外形尺寸： HHD1C-1、3、4：100×66×156mm；
HHD1C-2：120×62.5×168.5mm

安裝方式：裝置式和導軌式兼容

配互感器：HHD1C-3、4 需另配電流互感器

可選功能：RS-485通訊接口（代號T）、4~20mA變送輸出（代號B）

工作電源：AC220V、AC380V   50Hz

電流范圍：-1P：0.2~1A；-2P：0.4~2A；-ATP：1~5A; -AP：2~10A；-BP：8~40A；-CP：20~100A

保護功能：斷相、三相不平衡、過載、堵轉、啟動避讓

顯示方式：發光管指示狀態

整定方式：電位器靜態量化標定

啟動避讓：2~60s 連續可調

復位方式：斷電復位

觸點形式：一常閉觸點

觸點容量：3A   AC380V(阻性)

外形尺寸：125×66×92mm

安裝方式：裝置式與導軌式兼容

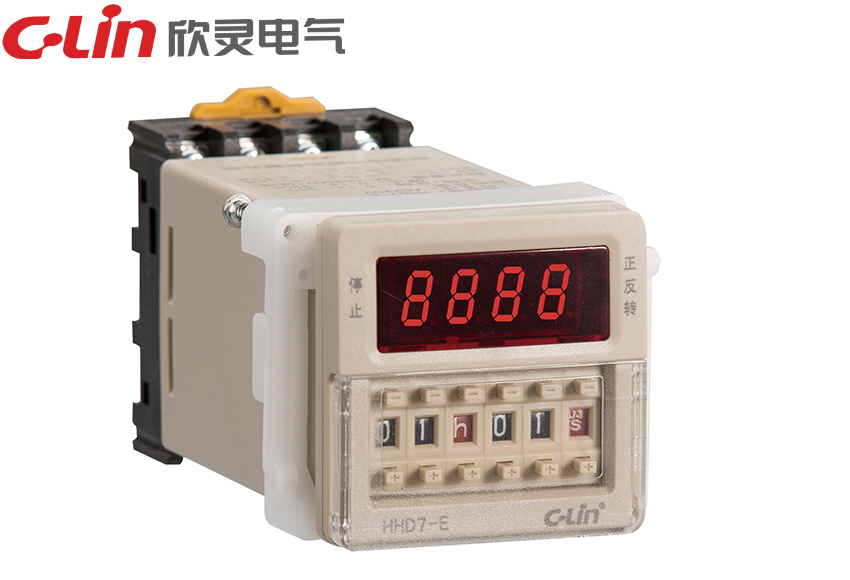

工作電源：DC24V；AC24V,AC220V,AC380V

延時范圍：噴射10~99s 可設定；正反轉3s
停止定位：時間0.1~24s 可設定

計數次數：1~9 次 可設定

重復誤差：≤ 1%

工作模式：循環延時

顯示方式：數碼管指示

觸點形式：兩路電壓輸出

觸點容量： 3A   AC250V(阻性)

外形尺寸：57×86×81mm

開孔尺寸：53×61mm、75.5-2×Φ4.5mm

安裝方式： 面板式
