產品特點
獨特的磁滅弧設計，具有1500V的高容量切斷功能
獨特的接點結構，具有更更高的耐浪涌性能和電流耐受能力
獨特的抗短路結構，抗短路能力達到8000A以上
高低壓間耐壓4000V以上
線圈可選節能型，節能型線圈連接有極性
負載連接無極性
環保產品(符合RoHS)
產品型號說明
主要技術參數
主觸點參數
注: “★”:節能型為6000A
結構
H
觸電材料
銀銅合金
接觸電阻
≤0.3mΩ(@150A)
解除壓降
/
額定負載
DC1500V 150A
切換電壽命
/
沖擊電壽命
150A /1500μF,20V,10萬次
1500A /1500V,50次
分斷電壽命
20A /1500V,1.5萬次
80A /1500V,500次
150A /1000V,1000次
150A /1000V,1000次
1000A /1500V,1次
短路電流
6000A*(5ms),1次
額定電流
150A
最小負載電流
6V/1A
機械耐久性
20萬次(0.5秒通0.5秒斷)
輔助觸點參數
結構
H
接觸電阻
≤100mΩ(@0.1A)
額定負載
DC12V0.1A
切換電壽命
DC12V 0.1A 10000次
線圈參數
注: ★” ： 表示為額定電壓時
額定電壓(Vd.c.)
12
24
PWM型
動作電壓(Vd.c.)
≤9
≤18
≤9
工作電壓(Vd.c.)
9~ 16
18~32
9~36
釋放電壓(Vd.c.)
≥1
≥2
≥5
線圈電阻(2)(1+ 7%)
24
96
3.1
啟動電流(A)*
0.5
0.5
3.8*
啟動時間
/
/
≤150*
額定電流(A)
0.5
0.5
0.2*
啟動功耗(W)*
6
6
46*
穩態功耗(W)
6
6
2.5*
性能參數
注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨
絕緣電阻
線圈與觸點間
1000MΩ以上
同極觸點間
1000MΩ以上
主輔觸點間
1000MΩ以上
耐壓
線圈與觸點間
AC4000V 1分鐘
同極觸點間
AC4000V 1分鐘
主輔觸點間
AC4000V 1分鐘
耐沖擊電壓
線圈和觸點間10 kV(1.2 × 50μs)
動作時間
30ms以下
釋放時間
10ms以下
吸合回跳
5ms以下
振動
耐久
10 ~ 500Hz 雙振幅0.75mm（雙振幅1.5mm）
誤動作
勵磁:10~55~10Hz單振幅
20.75mm(雙振幅1.5mm)
無勵磁:10~55~10Hz單振幅
0.15mm(雙振幅0.3mm)
沖擊
耐久
1,000m/s²
誤動作
勵磁: 100m/s² 無勵磁: 50m/s²
使用環境溫度
-40 ~ +85°C (不結冰、無凝露)
使用環境濕度
5 ~ 85%RH
重量
12V
約380g
24V
約372g
48V
約315g
安全認證
1、阻性切換: 50A@ 1500Vdc，6000次
2、阻性分斷: 250A@ 1500Vdc，100 次
1、負載1: 50A@ 1500Vdc
1、負載1: 50A@ 1500Vdc
1、負載1: 50A@ 1500Vdc
2、負載2:300A @300Vdc
UL
TUV
2、阻性分斷2: 250A @1500Vdc，100次
CE /
2、阻性分斷2: 250A @1500Vdc，100次
CCC
產品外形、安裝及接線圖

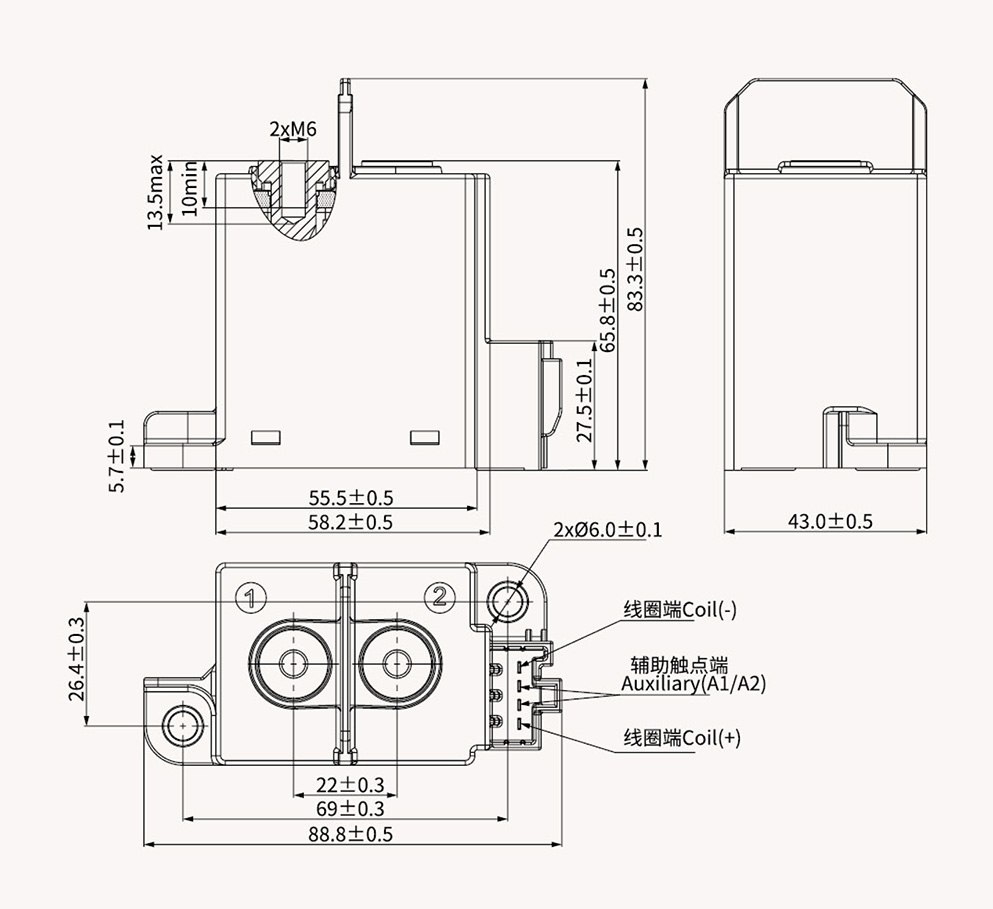

HH82A-150 外形尺寸圖

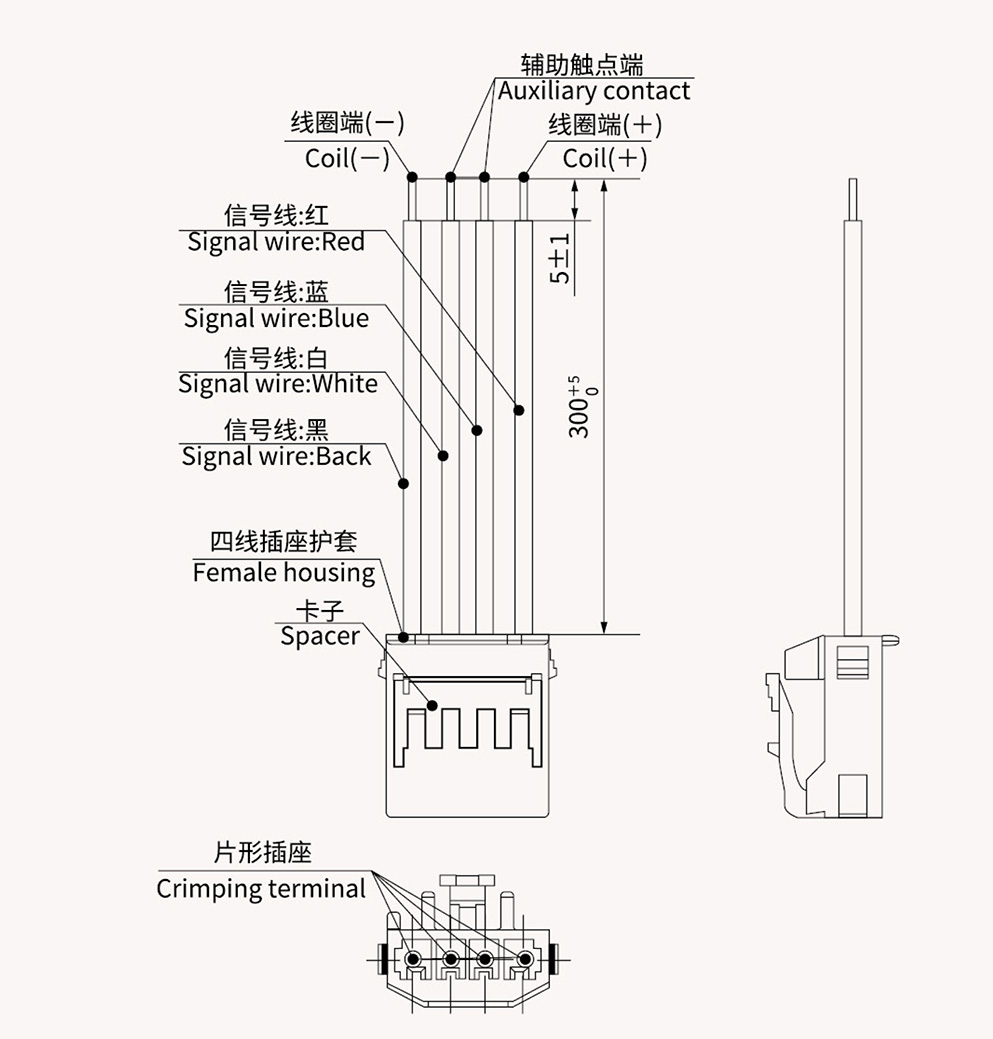

推薦連接器: ①天海連接器THB connector:0488701
|
供應商 |
信號線 |
四線插座護套 |
卡子 |
片型插座 |
|
天海THB 0488701
|
UL 3266 20AWG |
0488702 |
0488703 |
0117505 |
|
矢崎Yazaki 7283-1044
|
UL 3266 20AWG |
7283-1044 |
7157-4012 |
7116-4020 |
備注:連接器為選配零件。

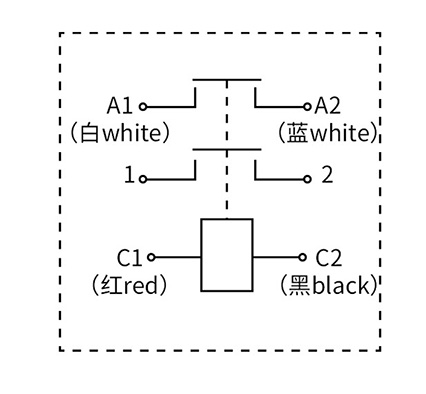

說明:
1.1、2為負載端，負載無極性
2.C1、C2為線圈端，有極性，紅“+”，黑“- ”
3.A1、A2 為輔助觸點，輔助觸點無極性
4.注:產品外形尺寸末注尺寸公差按下表執行
