產品介紹 Product introduction
產品概述
HHC系列小型電磁繼電器適用于電子控制設備、家用電器、智能家居、辦公自動化、安保系列、商用機械、通迅設備、汽車、機床、建筑、運輸設備、儀器儀表，可作為遙控中間轉換或放大元件。其引出端子間距、外形尺寸已標準化與國內、外通用。
本系列小型電磁繼電器執行GB14048.5標準。
詳細參數
| 產品型號 | HHC67G（T92矮身） | |
|
觸點 |
形式 | 1H、1D、1Z |
| 負載 |
NC：30A/240VAC 28VDC；NO：40A/240VAC 28VDC；
NC：20A/240VAC 28VDC；NO：30A/240VAC 28VDC；
|
|
| 最大切換電壓 | 240VAC/28VDC | |
| 接觸電阻 | ≤100mΩ | |
|
材料 |
銀合金 |
|
| 吸合電壓（23℃） |
DC：≤75%×額定電壓 |
|
| - | ||
|
釋放電壓（23℃） |
DC：≤10%×額定電壓 |
|
|
- |
||
| 最大電壓（23℃） | 110%×額定電壓 | |
| 線圈規格 | 直流（DC） | DC：5V~110V |
| 交流（AC） | AC：6V~220V | |
|
線圈功率 |
DC：0.93W，AC：1.5VA | |
|
吸合時間 |
≤15ms | |
|
釋放時間 |
≤10ms | |
|
介質耐壓 |
同極觸點之間 | 1800VAC/1min（漏電流 1mA） |
| 異極觸點之間 | - | |
| 觸點與線圈 | 2500VAC/1min（漏電流 1mA） | |
| 絕緣電阻 |
≥100MΩ（500VDC） |
|
| 環境溫度 | -40~+85℃（不冷凝） | |
| 安裝方式 | PCB印刷板式 | |
| 重量 | 約31g | |
| 外形尺寸 | 32.4×27.4×28.6mm | |
| 通用型號 | T92、G8P-T-F、HF105F-4 | |
產品特點
◇超小型體積；◇功耗低；◇觸點負載大；◇高靈敏度

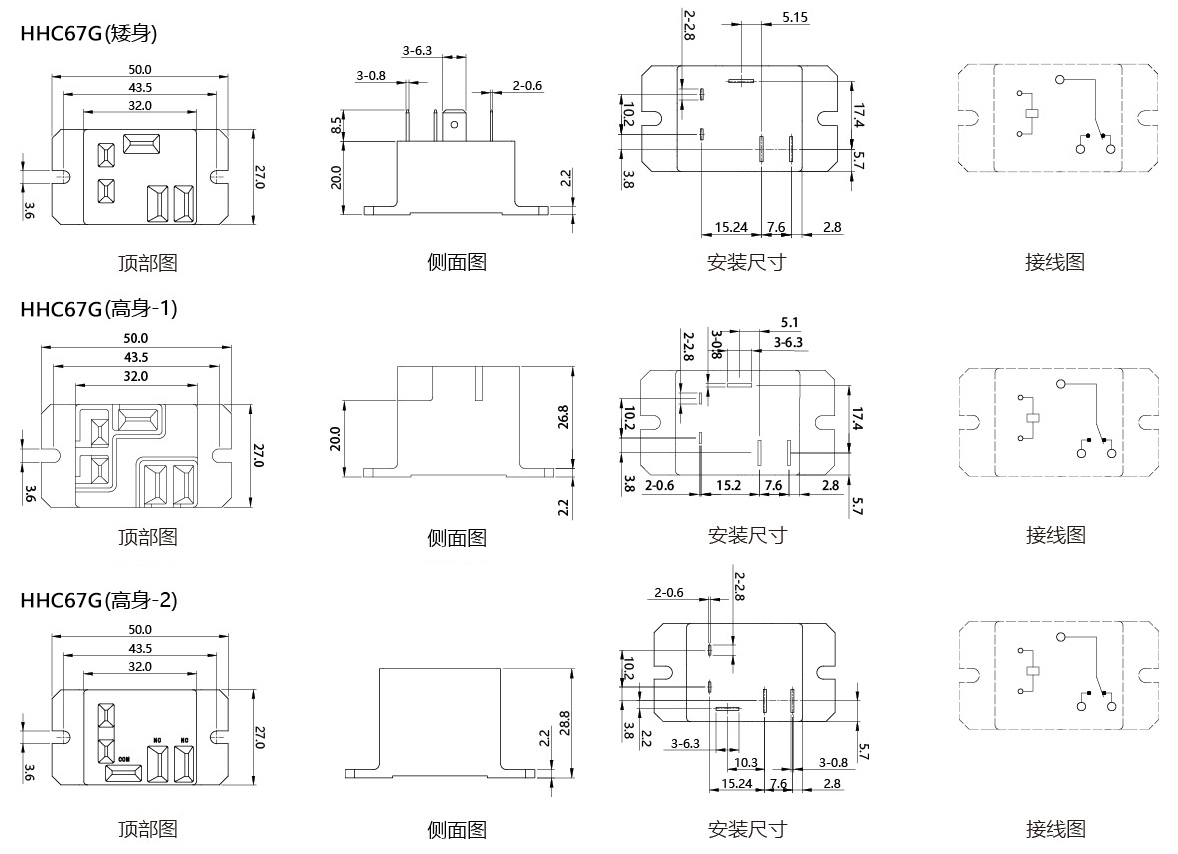

產品尺寸及安裝方式
