產品介紹 Product introduction
產品概述
HHC系列小型電磁繼電器適用于電子控制設備、家用電器、智能家居、辦公自動化、安保系列、商用機械、通迅設備、汽車、機床、建筑、運輸設備、儀器儀表，可作為遙控中間轉換或放大元件。其引出端子間距、外形尺寸已標準化與國內、外通用。
本系列小型電磁繼電器執行GB14048.5標準。
詳細參數
| 產品型號 | HHC68B-2Z (HH52P,MY2) | |
|
觸點 |
形式 | 2H、2D、2Z |
| 負載 |
5A/240VAC 28VDC
|
|
| 最大切換電壓 | 240VAC/28VDC | |
| 接觸電阻 | ≤100mΩ | |
|
材料 |
銀合金 |
|
| 吸合電壓（23℃） |
DC：≤75%×額定電壓 |
|
| AC：≤80%×額定電壓 | ||
|
釋放電壓（23℃） |
DC：≤10%×額定電壓 |
|
|
AC：≤30%×額定電壓 |
||
| 最大電壓（23℃） | 110%×額定電壓 | |
| 線圈規格 | 直流（DC） | DC：3V~220V |
| 交流（AC） | AC：3V~380V | |
|
線圈功率 |
DC：0.9W，AC：1.2VA | |
|
吸合時間 |
≤15ms | |
|
釋放時間 |
≤10ms | |
|
介質耐壓 |
同極觸點之間 | 1000VAC/1min（漏電流 1mA） |
| 異極觸點之間 | 1000VAC/1min（漏電流 1mA） | |
| 觸點與線圈 | 1500VAC/1min（漏電流 1mA） | |
| 絕緣電阻 |
≥100MΩ（500VDC） |
|
| 環境溫度 | -40~+85℃（不冷凝） | |
| 安裝方式 | PCB印刷板式，插座式 | |
| 重量 | 約32g | |
| 外形尺寸 | 27.3×21×35mm | |
| 通用型號 | HH52P、MY2、HF18FF-2Z | |
產品特點
◇超小型體積；◇功耗低；◇觸點負載大；◇高靈敏度；◇可配置指示燈；

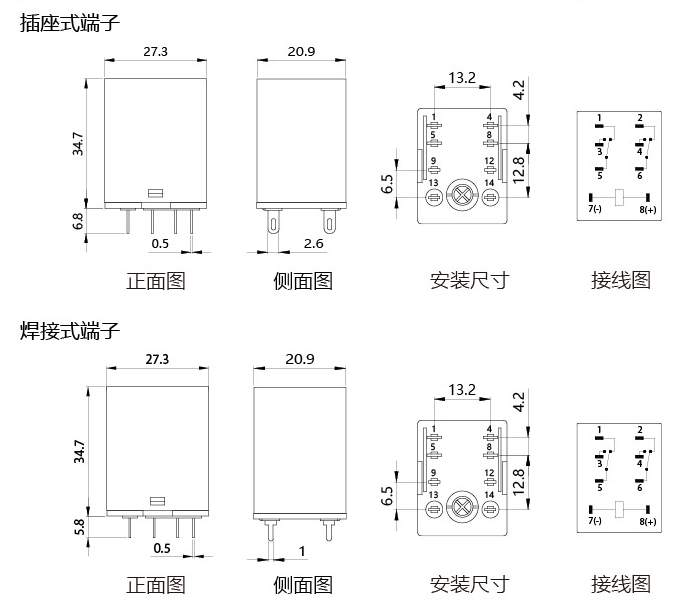

產品尺寸及安裝方式
資料下載 Data download
| 文件名稱(點擊文件名稱即可下載或在線查看） |
|
HHC68B(HH5253,54P) 小型電磁繼電器使用說明書 |
