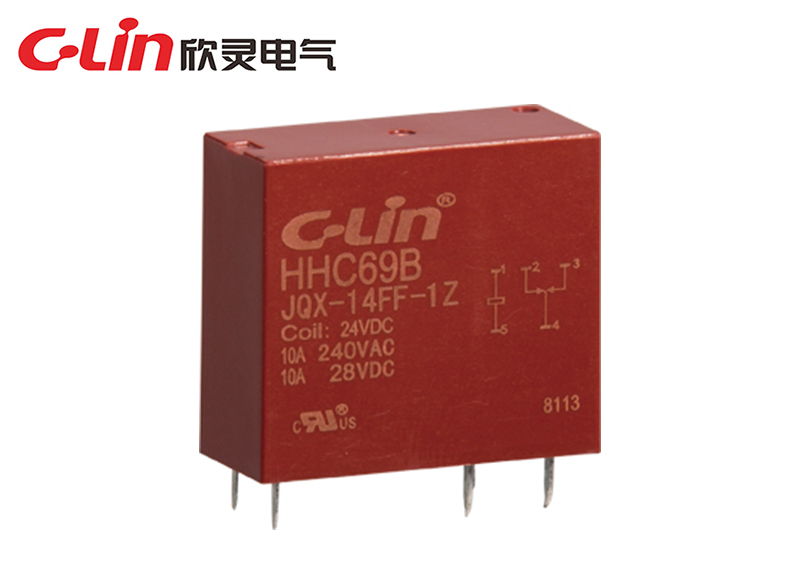

HHC69B-1Z (JQX-14FF-1Z)小型電磁繼電器(老款)

觸點形式：1H、1D、1Z

觸點負載：16A/240VAC 28VDC；10A/240VAC 28VDC

線圈功率：DC：0.53W；AC：1.0VA

線圈規格：DC：5V-110V；AC：6V-220V

外形尺寸：29.2×12.6×25.8mm

產品介紹 Product introduction

產品概述

HHC系列小型電磁繼電器適用于電子控制設備、家用電器、智能家居、辦公自動化、安保系列、商用機械、通迅設備、汽車、機床、建筑、運輸設備、儀器儀表，可作為遙控中間轉換或放大元件。其引出端子間距、外形尺寸已標準化與國內、外通用。

本系列小型電磁繼電器執行GB14048.5標準。

在原有老產品14FC-2Z的基礎上進行了改進，使新產品在結構、功能、品質、花色上具有新的特點和新的突破。改進后的新產品其結構更加的合理、功能更加齊全、品質更加優質。更能夠滿足客戶們不斷變化的需求。

繼電器屬于機電一體化的元件，相比其它電子元件要復雜的多。加之在制造過程中有些裝配、調整都是手工操作，所以產品的一致性和可靠性都要差一些。

14FF-2Z小型電磁繼電器在外形尺寸上并沒有太大的改變，大的改變就是采用了全密封型的形式，只有全密封型的繼電器具有更優良的長期耐受惡劣環境性能，良好的電接觸穩定、可靠和穩定的切換負載能力。

詳細參數

產品型號		HHC69B-1Z （JQX-14FF-1Z）
觸點	形式	1H、1D、1Z
	負載	16A/240VAC 28VDC；10A/240VAC 28VDC
	最大切換電壓	240VAC/28VDC
	接觸電阻	≤100mΩ
	材料	銀合金
最大電壓（23℃）		110%×額定電壓
線圈規格	直流（DC）	DC：5V~110V
	交流（AC）	AC：6V~220V
線圈功率		DC：0.53W，AC：1.0VA
絕緣電阻		≥100MΩ（500VDC）
環境溫度		-40~+85℃（不冷凝）
安裝方式		PCB印刷板式，插座式
外形尺寸		29.2×12.6×25.8mm
