    • HHC69KP新能源交流繼電器

    負載電壓：277VAC/30VDC

    接觸電阻：≤ 100mΩ (6VDC,1A)

    切換電壽命：30000

    接通電壽命：10000

    分?jǐn)嚯妷勖?/b>10000

    額定電流：16A

    最小負載電流：6V,100mA

    典型應用領域：光伏、儲能逆變器


    產品介紹Product introduction

    產品特點

    16A觸點切換能力
    觸點間隙2.0mm
    空間距離大于6.4mm
    爬電距離大于8mm
    UL絕緣等級: F級
    環保產品(符合RoHS)
    外形尺寸(35.0x18.7x27.9) mm

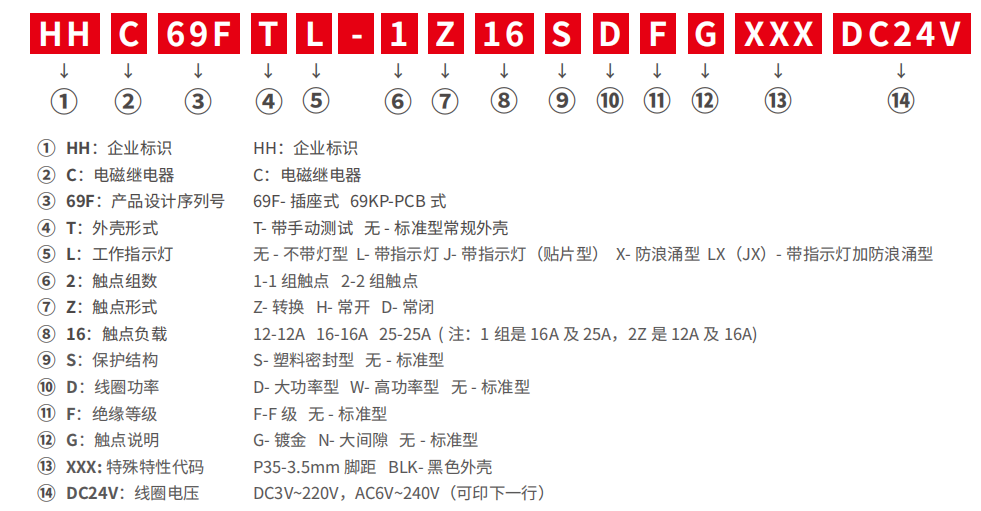

    產品型號說明

    HHC69

    主要技術參數

    主觸點參數

    結構 1Z，1H, 1D
    觸點材料 銀合金
    接觸電阻 ≤100mΩ(6VDC,1A)
    接觸壓降 /
    額定負載 16A 277VAC/24VDC
    短路電流 /
    額度電流 16A
    切換電壽命 /
    沖擊電壽命 /
    分?jǐn)嚯妷勖?/span> 16A/ 277VAC 1萬次
    16A/ 24VDC 1萬次
    /
    /
    /
    最小負載電流 6V, 0.1A
    機械耐久性 10萬次(0.1秒通0.1秒斷)

    輔助觸點參數

    結構 /
    接觸電阻 /
    額定負載 /
    切換電壽命 /

    線圈參數

    額定電壓(Vd.c.)
    		12 24 /
    動作電壓(Vd.c.) ≤9 ≤18 /
    工作電壓(Vd.c.) 9~ 16 18~32 /
    釋放電壓(Vd.c.)
    		 ≥1.2 ≥2.4 /
    線圈電阻(2)(1+ 7%) 100 410 /
    啟動電流(A)*
    		 0.12 0.058 /
    啟動時間 / / /
    額定電流(A) 0.12 0.058 /
    啟動功耗(W)* 1.4 1.4 /
    穩態功耗(W) 1.4 1.4 /
    注: ★” ： 表示為額定電壓時

    性能參數

    絕緣電阻 線圈與觸點間 1000MΩ以上
    同極觸點間 /
    主輔觸點間 /
    耐壓
    		 線圈與觸點間 AC5000V 1分鐘
    同極觸點間 AC2000V 1分鐘
    主輔觸點間 /
    耐沖擊電壓 線圈和接點間5kV(1.2X 50μs)
    動作時間 20ms以下
    釋放時間 20ms以下
    吸合回跳 /
    振動 耐久 10 ~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm)
    誤動作 勵磁: 10~ 55 ~ 10Hz單振幅0.75mm(雙振幅1. 5mm)
    無勵磁: 10 ~ 55 ~ 10Hz單振幅0.15mm(雙振幅0.3mm)
    沖擊 耐久 1,000m/s²
    誤動作 勵磁: 100m/s² 無勵磁: 50m/s²
    使用環境溫度 -40~ +70°C (不結冰、無凝露)
    使用環境濕度 5 ~ 85%RH
    重量 約19g
    注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

    安全認證

    UL /
    TUV /
    CE /

    產品外形、安裝及接線圖

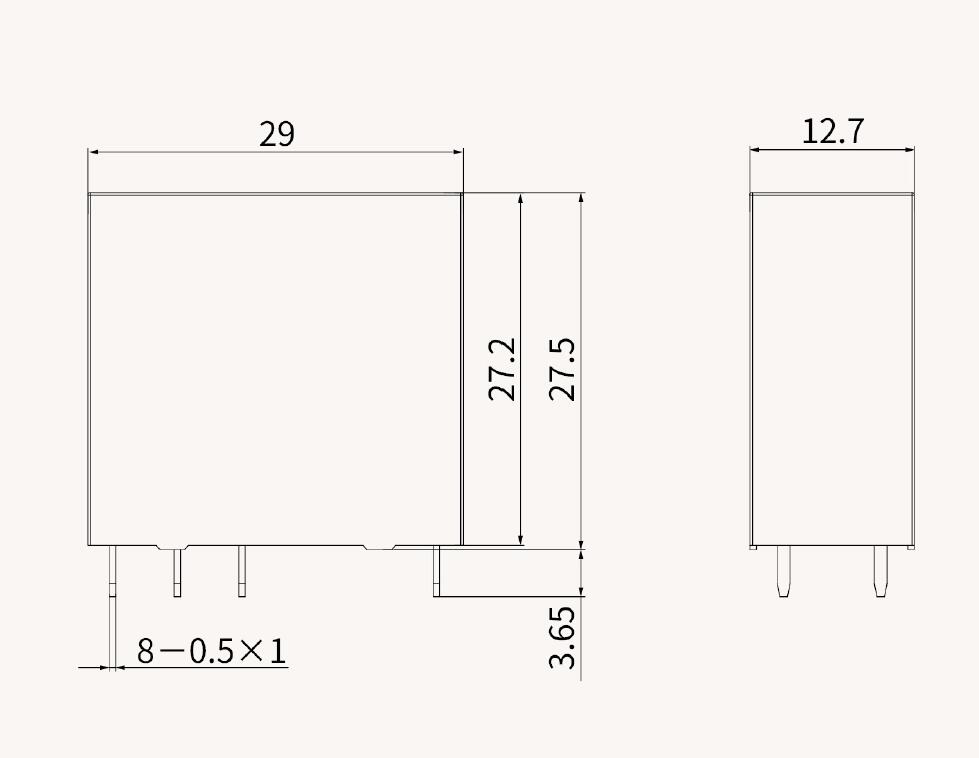

    20240122111953399432HHC69KP外形尺寸圖

    2024012211215670794

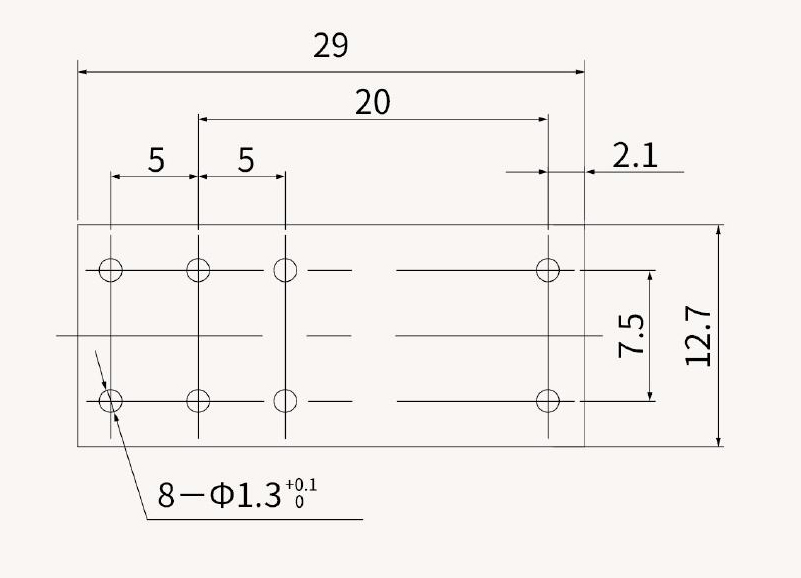

    安裝孔位圖(底視圖)
