產品介紹 Product introduction
產品概述
HHC70A(JTX, JQX-10F)系列大功率通用電磁繼電器采用最新設計，無塵車間加工技術及自動化生產線，選材優質銀合金觸點，簧片專用銅材，國際標準尺寸及安裝方式，具有容量高，靈敏度強，絕緣性和耐久性好，內部防塵，壽命更長等優點，廣泛應用于家用電器，機械控制，工業設備，工業控制系統，自動化控制系統，農業機具，輸配電等領域。
詳細參數
| 產品型號 | HHC70A-3Z（JQX-10F；JTX） | |
|
觸點 |
形式 | 3H、3D、3Z |
| 負載 |
10A/240VAC 28VDC
|
|
| 最大切換電壓 | 240VAC/28VDC | |
| 接觸電阻 | ≤100mΩ | |
|
材料 |
銀合金 |
|
| 吸合電壓（23℃） |
DC：≤75%×額定電壓 |
|
| AC：≤80%×額定電壓 | ||
|
釋放電壓（23℃） |
DC：≤10%×額定電壓 |
|
|
AC：≤30%×額定電壓 |
||
| 最大電壓（23℃） | 110%×額定電壓 | |
| 線圈規格 | 直流（DC） | DC：6V~220V |
| 交流（AC） | AC：6V~380V | |
|
線圈功率 |
DC：1.8W，AC：2.7VA | |
|
吸合時間 |
≤20ms | |
|
釋放時間 |
≤15ms | |
|
介質耐壓 |
同極觸點之間 | 1000VAC/1min（漏電流 1mA） |
| 異極觸點之間 | 1500VAC/1min（漏電流 1mA） | |
| 觸點與線圈 | 1500VAC/1min（漏電流 1mA） | |
| 絕緣電阻 |
≥100MΩ（500VDC） |
|
| 環境溫度 | -25~+55℃ | |
| 安裝方式 | 插座式 | |
| 重量 | 約75g | |
| 外形尺寸 | 35×35×53mm | |
| 通用型號 | JQX-10F | |
產品特點
◇體積小重量輕；◇功耗低；◇使用壽命長；◇高靈敏度；

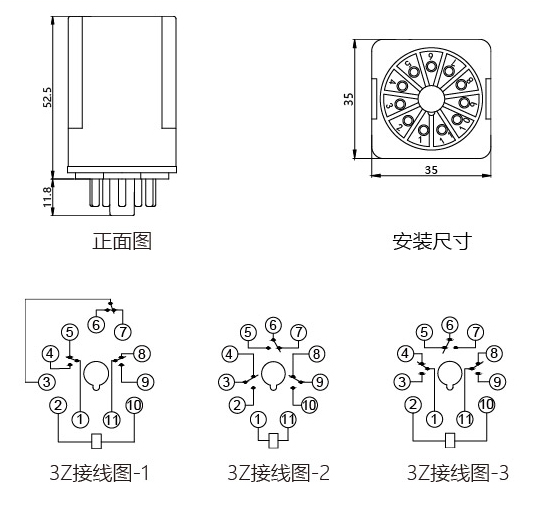

產品尺寸及安裝方式
