當前位置：首頁 » 配電控制 » 雙電源自動轉換開關電器

額定工作電壓	AC400V
額定工作電流	6A、10A 、16A、20A、25A、32A、40A、50A、63A
極數	3P/4P
控制器型號	A/B/C/D
工作模式	自動 / 手動
轉換方式	自投自復 / 自投不自復 / 電網 - 發電機
外形尺寸長 × 寬 × 高 (mm)	三極：212.5×125×121mm 四極：248×125×121mm
安裝（開孔）尺寸長 × 寬 (mm)	三極：193.5×113mm 四極：229×113mm
安裝方式	垂直

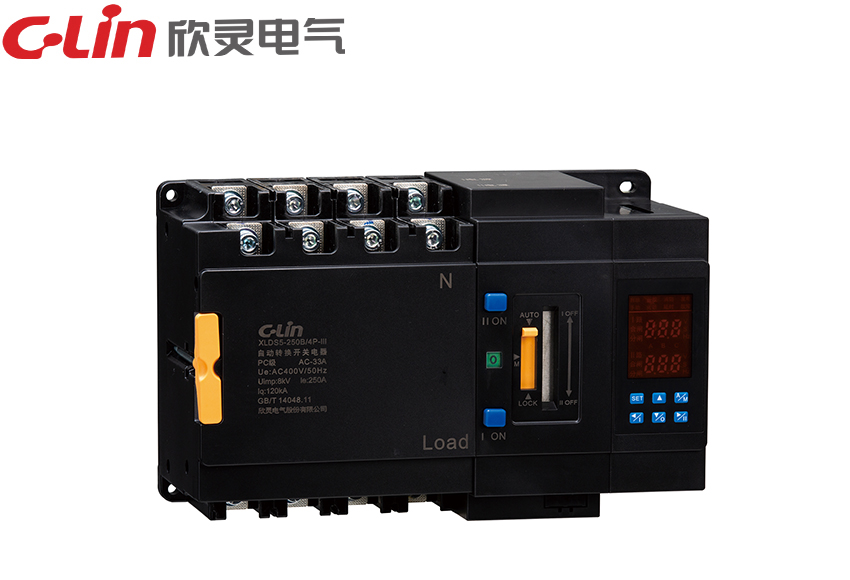

: XLDS5 雙電源自動轉換開關

型號規格：XLDS5 -125、XLDS5-250、XLDS5-630

極數（P）：2、3、4；3、4 ；3、4

額定工作電流 Le (A)：16、20、25、32、40、50、63、80、100、125；125、160、200、225、250；250、315、400‘’500、630

使用類別：AG-33A、AC-33iA、AG-33B；AC-33iA、AG-33B

額定工作電壓 Us (v)：AC400V/415V

額定絕緣電壓 Ui (v)：800

額定耐受沖擊電壓 Uimp (kV)：8

額定限制短路電流lq(kA)( 熔斷器 )：120

額定控制電源 Us(V)：AC230V

最小轉換動作時間 (mS)：≤ 70；≤ 70；≤ 100

觸頭工作位置數：II 或 III；II 或 III；II 或 III

提作循環次數：不通電流：10000 、10000 、10000；通電流：6000、6000、6000 ；總計 16000、16000、16000

外形尺寸 (mm) 長 X 寬 X 高：238X140X115、292X190X132、375X285X195

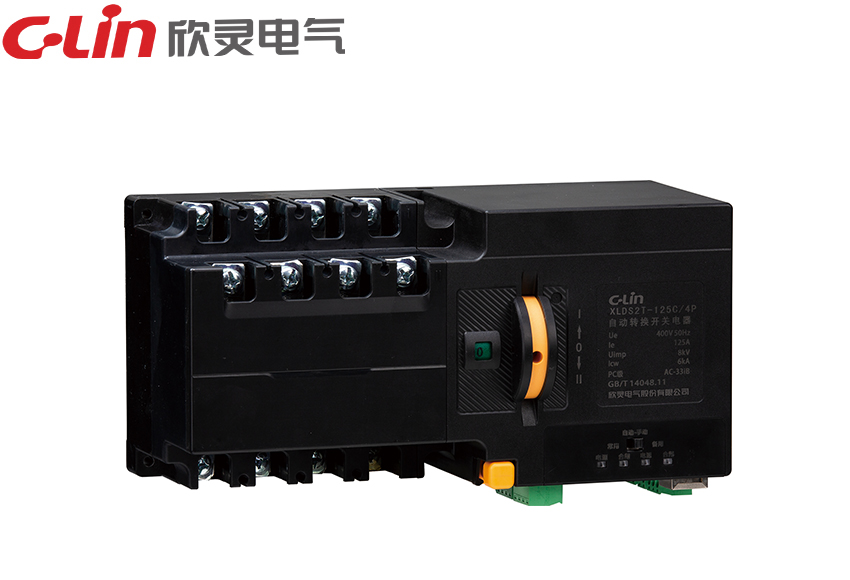

: XLDS2T雙電源自動轉換開關

型號規格：XLD52T-125、XLD52T-250、XLDS2T-630

額定工作電流 Le (A)：16、20、25、32、40、50、63、80、100、125；125、160、200、225、250；250、315、400、500、630

額定電源電壓 Us (v)：AC230V

額定絕緣電壓 Ui (v)：690V

額定耐受沖擊電壓 Uimp (kV)：8kV

保護類型：配電保護、電動機保護

額定漏電動作電流 (I △ n)：30mA、50mA、100mA

額定短路分?jǐn)嗄芰?(Icu)：6kA

額定短路接通能力Icm (KA 峰值 )：17kA、26kA

觸頭轉換時間 (s)：0.7s、0.9s、1.2s

轉換動作時間 (s)：1.4s、2.0s、2.5s

殼架電流	125A	250A	400A	630A	800A
額定工作電壓	AC400V
額定工作電流	80A 100A 125A	125A/160A 180A/200A 225A/250A	250A/315A 350A/400A	500A 630A	800A
極數	3P/4P
控制器型號	A/B/D
工作模式	自動/手動
轉換方式	自投自復/自投不自復/電網- 發電機
外形尺寸長×寬×高	三極：390×240×145 四極：420×240×145（125型）
安裝（開孔）尺寸長×寬	三極：357×220 四極：387×220（125型）
安裝方式	垂直
